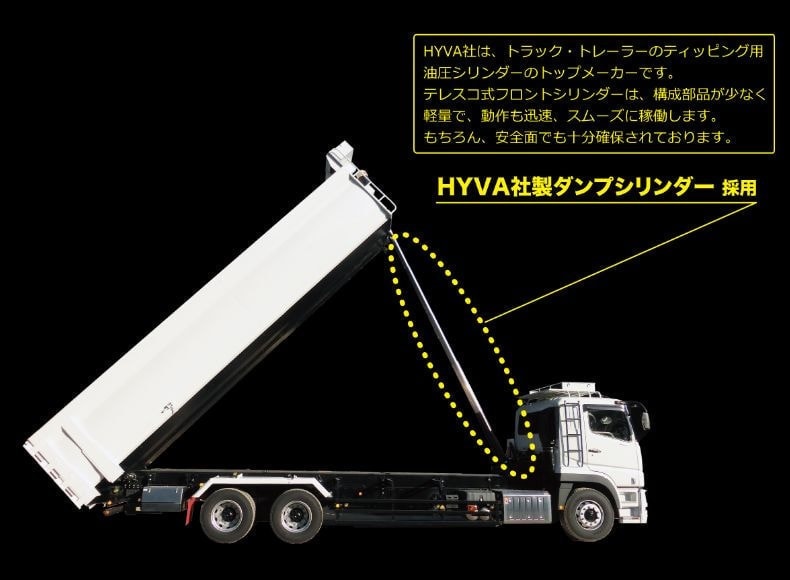

欧米で主流のダンプシリンダーを採用。
「高積載」・「大容量」を実現します。オーダー対応です。

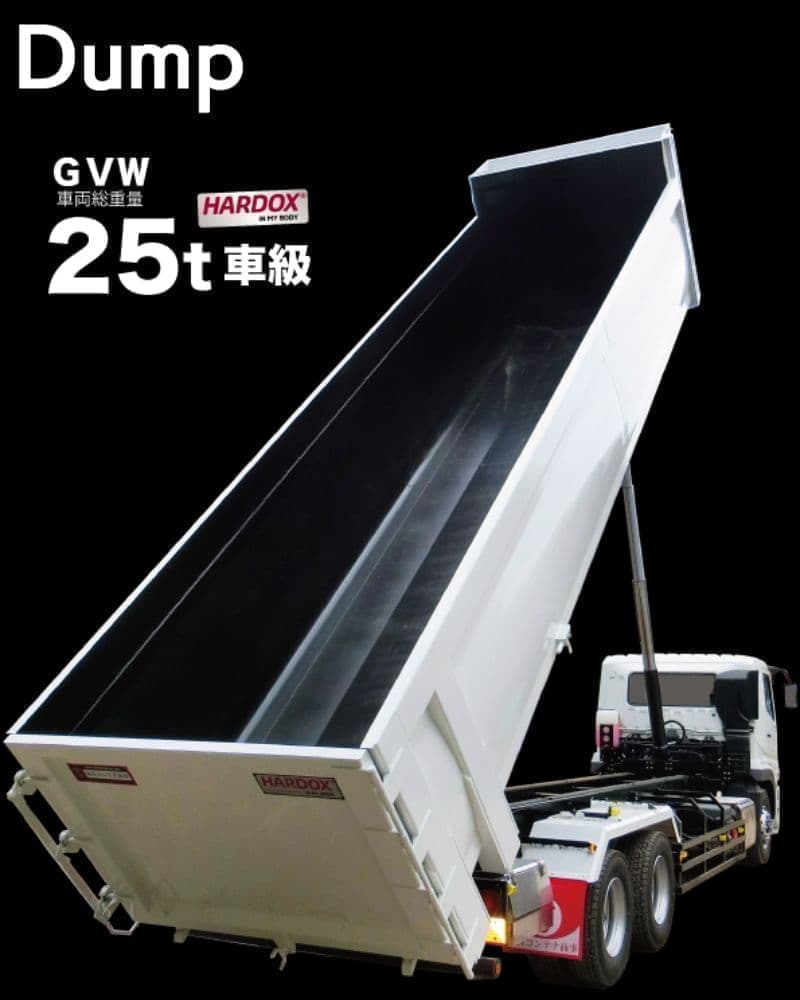

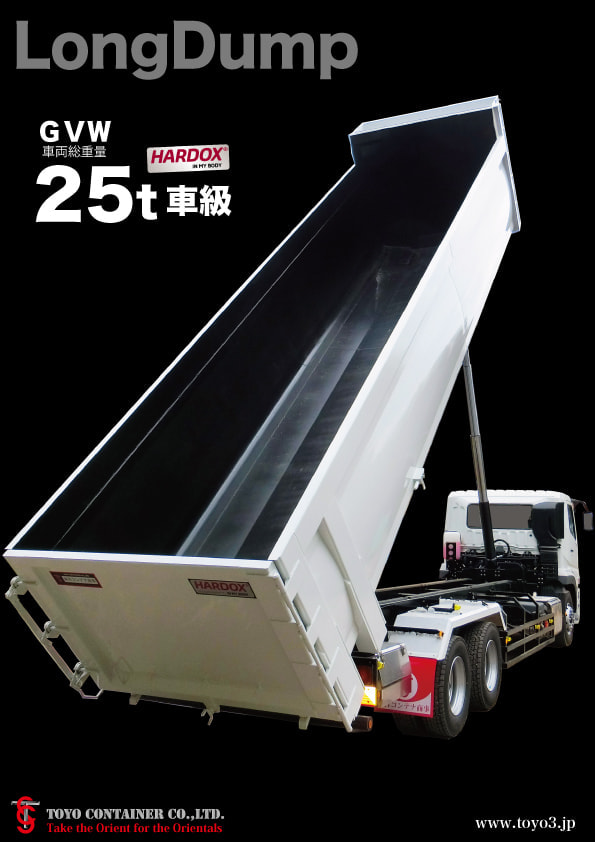

【GVW】25t車級ロングダンプ(車両総重量)
【内寸】L:8,500㎜×W:2,270㎜×H:1,600㎜ 100R仕様
【最大積載量】 11,000kg~12,000kg
【材質】底板 HX450 6t 前、横、扉板 HX450 4t
    サブフレーム、補強材 STRENX700
【対象】各メーカー架装可能


製作事例 -Works-

20t車級ダンプ

種別 20t車級ダンプ
  HYVA製ダンプシリンダー 型式FCA110
エアー式ダンプレバー
タイプ 後部扉1枚ダンプ開き水密式
最大積載量 9,600 ㎏

項目 長さ 高さ 容量
内寸 4,850㎜ 2,200㎜ 580㎜ 6.2㎥

項目 底板 横板 前板 扉板
板厚 5㎜ 4㎜ 4㎜ 4㎜
材質 HARDOX450 HARDOX450 HARDOX450 HARDOX450

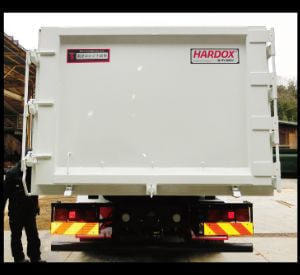

後部扉1枚ダンプ開き水密式

エアー式ダンプレバー

エアー式ダンプレバー

エアー式ダンプレバー


20t車級ダンプ

HYVA製ダンプシリンダー 型式FCA110
エアー式ダンプレバー
後部扉1枚ダンプ開き式
最大積載量 9000kg
内寸(mm): L=4900 W=2200 H=1500 容量=約16㎥

項目: 底板 / 横板 / 前板 / 扉板
板厚: 5㎜ / 4㎜ / 4㎜ / 4㎜
材質: HARDOX450 / HARDOX450 / HARDOX450 / HARDOX450

後部扉1枚ダンプ開き水密式

エアー式ダンプレバー

エアー式ダンプレバー

エアー式ダンプレバー


25t車級土砂ダンプ

HYVA製ダンプシリンダー 型式FCA169
エアー式ダンプレバー
後部扉1枚横開き式
手動格納式リアバンパー
最大積載量 11600kg
内寸(mm): L=8500 W=2270 H=1600 容量=約30㎥

項目: 底板 / 横板 / 前板 / 扉板
板厚: 6㎜ / 4㎜ / 4㎜ / 4㎜
材質: HARDOX450 / HARDOX450 / HARDOX450 / HARDOX450

手動格納式リアバンパー

後部扉1枚横開き式

エアー式ダンプレバー
